初出：2019/09/17 Vol.346 機械王の休日：中国製ブルーレーザーポインターでハンダ付け
改稿：2022/03/01
おおー、これがPOKA先生のレーザーポインターのコレクションですか。
その辺に売ってる奴から出力ヤバい奴まで一通り揃ってるね。
はっはっは。今回の実験に使ったのは、この中国製の4Wレーザーだな。
いやー、間違っても目に入れちゃいけない奴ですね。DANGERって書いてあるし。
ところでここに、試作の超出力レーザーがあるんだが、ちょっと目玉を一つ提供してもらえんものかな。
いや、四つあってもそんな目に入れたら沸騰して爆裂しそうなレーザーの実験台はごめん被ります。
というわけで、照射！
うおっ、眩しっ！
おわああああああ！！！ 危うく本当に目に入るとこだったじゃないですか。
※レーザーポインターを目に照射するのは本当に危険なので絶対にやってはいけません。
超強力ブルーレーザーでハンダは溶けるのか？
機械王の休日、第65回をお送りします。今回はレーザーポインターの話になりますが、そこはPOKA先生、中国製の超ハイパワーなブツを調達してきました。
その強力さは電子工作でお馴染みのアレが溶けるほどだそうで・・・さっそく、解説していただきましょう。
中国製の超強力なレーザーポインター
レーザーポインター。時にイタズラでニュースになったりするアレですが、国内で流通しているものは、出力が規制されており、あまり強力なものは売っていません。
しかし、海外製品であれば、1Wを超えるようなハイパワーな製品も珍しくないのです。アリエクスプレスやeBayで、中国製の超強力レーザーポインターが売られていたので、今回はそれを調達してきました。
-
- 中国製の高出力レーザーポインター
さて、こいつで何をしてやろうかと考えてみたのですが、これだけ高出力であれば、ひょっとしたらハンダを溶かせるのでは、と思い当たったので、ハンダ付けが可能かどうかを検証してみることにしました。
スペックを見てみる
検証に移る前に、まずはスペックを確認してみましょう。
-
- 出力4W！
「DANGER」のマークに実に心惹かれますが、さておき、パワー表記は4000mW・・・つまり4Wもの高出力です。注意書きでも触れられていることですが、間違っても直視してはいけないレーザーですね。シャレになりません。
ちなみに波長は450nmとなっております。この450nmのレーザーはハイパワーな製品が多く、比較的安価に調達できるのが良いところです。
電力測定
実際に使う前に、消費電力がどの程度か測定してみましょう。この手の検証といえば、何度かご紹介した安定化電源の出番です。
この手のハイパワーレーザーポインターは、例によって超強力な18650というバッテリー2本で動く製品が多いので、18650の電圧3.6Vの倍、7.2Vを安定化電源で作り出します。
-

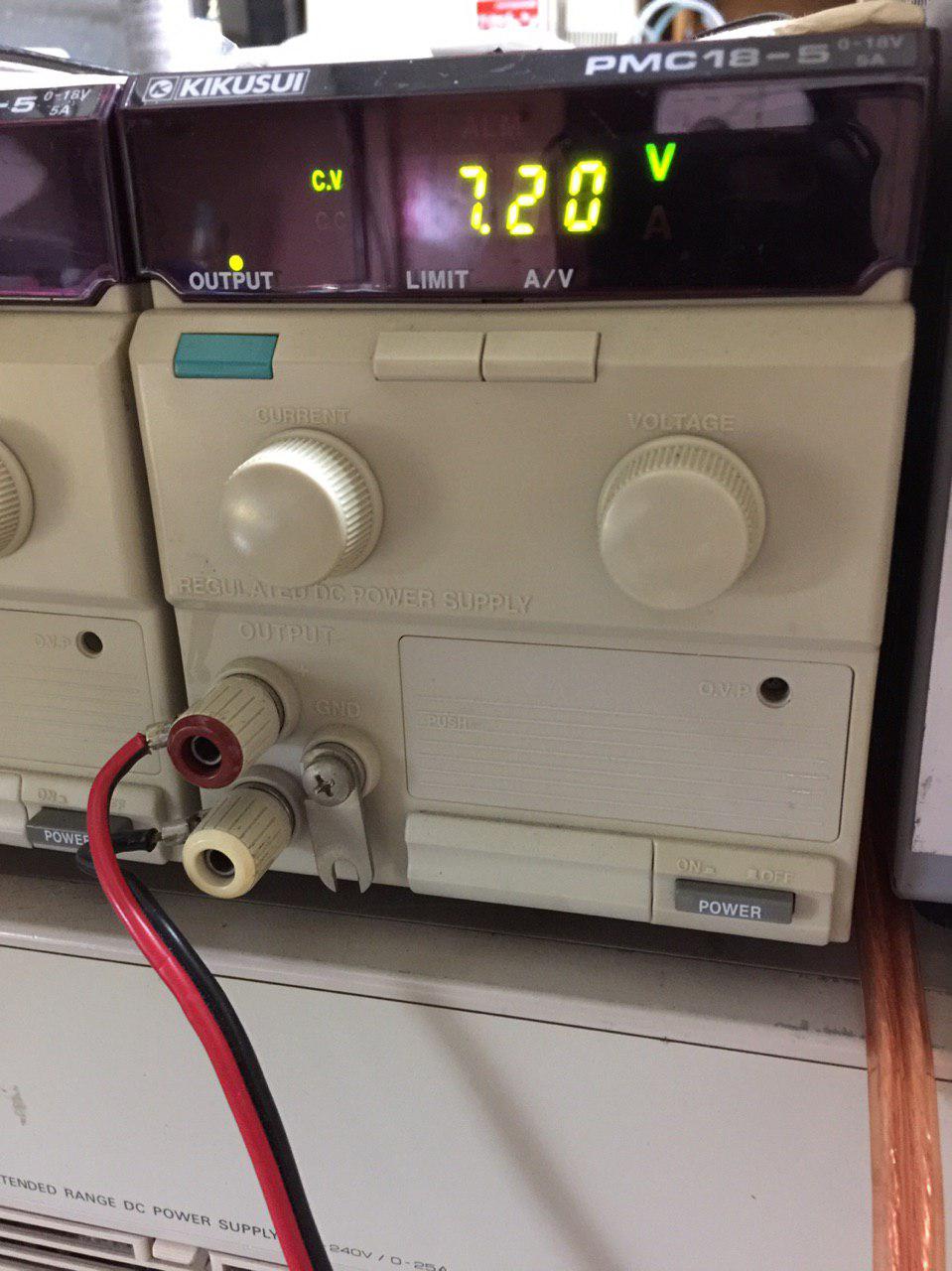

- 安定化電源で7.2Vを作る
-
- 流れた電流は1.76A
その上で流れている電流量を測定したところ、1.76Aとなりました。つまり約13Wの消費電力がある、ということがわかります。これだけの消費電力だと、例えばアルカリ乾電池であれば、4本以上はないと難しいパワーです。
ハンダ付けを試してみる
では、実際にハンダ付けを試してみましょう。
といっても今回は可能かどうかの検証ですから、実際に何かの部品をハンダ付けするのではなく、万能基板に2mmほどに切ったハンダ線を置いて、レーザーを当てて溶ければ「可能」という判定ということで。
では、レーザーを照射する！
-
- 万能基板にハンダを置く
-
- レーザー照射！
-
- 数秒で溶けました
ハンダ線に狙いを定め、レーザーの焦点を絞って照射すると、ものの数秒で見事に溶けました。
レーザーポインターによるハンダ付け、成功です。ハンダ線自体はピカピカで強く反射するので、断面にあるフラックス部分を狙うと溶けやすいでしょう。
高出力レーザーにはロマンがある！ ぜひハンダ付けを試してみて欲しい。
が、しかし、一歩間違って目にでも入ると本当にヤバいので、くれぐれも取り扱いには気をつけるべきだぞ、諸君！
